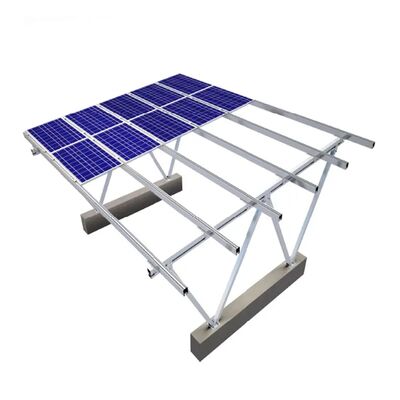

Hệ thống lắp đặt BIPV dạng mô-đun - Giá đỡ thép 115mm với khung lắp sẵn cho nhà để xe năng lượng mặt trời trên mái nhà

Hệ thống lắp đặt BIPV mô-đun

Lời giới thiệu
Hệ thống lắp đặt BIPV mô-đun của chúng tôi là một cấu trúc thép hỗ trợ mạnh mẽ, nhanh chóng được triển khai được thiết kế đặc biệt cho các thiết bị quang điện trên mái nhà.triết lý thiết kế khối xây dựng, hệ thống đạt được lắp ráp hoàn chỉnh thông qua các kết nối đệm, loại bỏ nhu cầu hàn tại chỗ. Điều này làm tăng đáng kể hiệu quả lắp đặt, an toàn cấu trúc và tính nhất quán.Nó là lý tưởng cho một loạt các ứng dụng bao gồm cả thương mại & công nghiệp nhà kho trên mái nhà, bãi đậu xe năng lượng mặt trời, phòng tắm nắng, và nhiều hơn nữa.

Các tính năng và lợi ích chính

• Thiết kế hoàn toàn mô-đun: Bao gồm các cột tiêu chuẩn, pout, purlins, và các thành phần hỗ trợ, cho phép cấu hình linh hoạt và lắp ráp nhanh chóng tại chỗ.

• Thép dạng lạnh có độ bền cao: Sử dụng thép kênh U 115mm và phần C, cung cấp khả năng chịu tải tuyệt vời trong khi giảm thiểu trọng lượng vật liệu.

• Bảo vệ ăn mòn cao cấp: Các tính năng lớp phủ kẽm, nhôm và magiê (ZAM), cung cấp khả năng chống ăn mòn lên đến 30 năm6 đến 15 lần tốt hơn thép kẽm tiêu chuẩn.

• Quản lý nước tích hợp: Bao gồm các vòi nước, các dải dẫn nước và hệ thống thoát nước, đảm bảo cấu trúc chống thời tiết mà không cần công việc niêm phong bổ sung.

• Phối hợp không hàn: Tất cả các kết nối được thực hiện bằng các bu lông bền cao (dòng M10, M12), cho phép lắp đặt dựa trên công cụ, giảm yêu cầu kỹ năng lao động và tăng cường an toàn xây dựng.

• Năng lượng gió và tuyết tối ưu hóa: Được thiết kế với các hệ thống hỗ trợ (cross-braces, knee-braces, tie-beams) để chịu được tải trọng môi trường đòi hỏi.

• Tính linh hoạt về chế tạo sẵn: Cung cấp cả hai cột hoàn toàn được chế tạo sẵn (được cắt và khoan tùy chỉnh) và các tùy chọn bán chế tạo sẵn để điều chỉnh tại chỗ, phù hợp với các điều kiện mái nhà và yêu cầu chiều cao khác nhau.

Công nghệ và nguyên tắc thiết kế
Hệ thống sử dụng một cấu trúc khung không gian được kết nối bằng bu lông, trong đó các trục chính, cột và vòm hình thành một lưới cứng nhưng có thể điều chỉnh.và thạch rào để sử dụng các lỗ đục trước và các kết nối chuyên dụng (cléat)Thiết kế cho phép điều chỉnh ngay tại chỗ: các khe cắm pin có lỗ khe cắm để kiểm soát độ cao thoát nước,và các thành viên hỗ trợ có thể được cắt từ các phần tiêu chuẩn 6 mét (U4121/U4141) để phù hợp với kích thước chính xác, giảm thiểu chất thải.

Thông tin tổng quan về quy trình lắp đặt

1. Xếp hạng & Cài đặt cơ sở: Thiết lập lưới cột, lắp ghép cọc neo (cột neo hóa học M12) và đảm bảo các nền cột có thể điều chỉnh.

2. Bộ khung: Đặt các cột và vạch chính bằng cách sử dụng M10x25 / M10x140 bu lông.

3. Purlin & Cấu trúc thứ cấpThêm hỗ trợ theo chiều dọc (băng đầu gối, thắt) theo thiết kế.

4. Ống chống nước & Phụ kiện: Lắp đặt vòi nước (trung tâm / cạnh), vòi xuống, dải dẫn nước và đường đi bảo trì.

5. Lắp đặt mô-đun PV: Đặt các tấm kẹp nhôm hoặc ZAM và kẹp module PV vào các thắt bằng cách sử dụng các bu lông M10x25.

6. Việc thắt chặt cuối: Khi tất cả các thành phần và mô-đun quang điện được đặt vị trí, mô-men xoắn cuối cùng của tất cả các bu lông đến các giá trị được chỉ định để đạt được độ cứng hoàn toàn của cấu trúc.

Các kịch bản ứng dụng

• Các nhà kho trên mái nhà thương mại và công nghiệp: Tạo ra một không gian cao, bóng râm trên mái nhà hiện có, cung cấp bảo vệ mái nhà, cách nhiệt, và thêm không gian sử dụng.

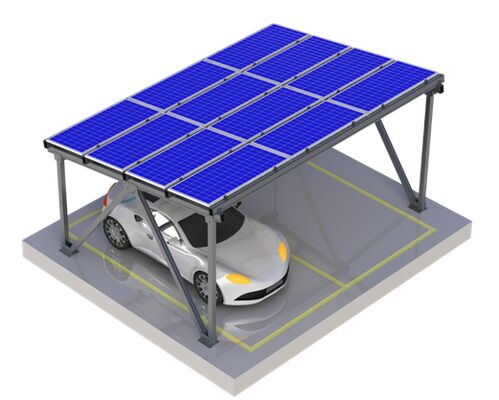

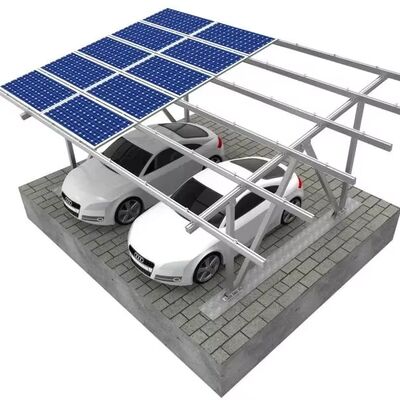

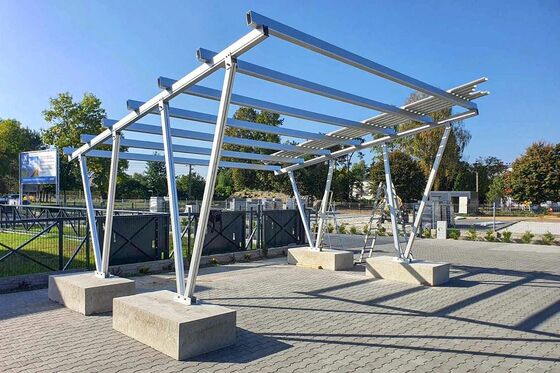

• Nhà xe năng lượng mặt trời: Kích thước mô-đun chứa 1-3 bãi đậu xe (6-9m đường lái xe), lý tưởng cho bãi đậu xe, trạm sạc EV và các cơ sở thương mại.

• Phòng nắng dân cư (BIPV Sunroom): Có thể được cấu hình như các cấu trúc một hoặc hai độ dốc cho sân thượng, sân thượng hoặc vòm ban công.

• Nơi trú ẩn nông nghiệp và hậu cần: Chi phí hiệu quả, nhanh chóng triển khai bảo hiểm cho kho, khu vực đóng gói, hoặc nơi trú ẩn vật nuôi.

Tại sao chọn hệ thống của chúng tôi?

• Hoàn thành dự án nhanh hơn: Các thành phần được khoan sẵn và lắp ráp bằng nút cắt giảm thời gian lắp đặt lên đến 60% so với các cấu trúc hàn truyền thống.

• Sử dụng vật liệu hiệu quả về chi phí: Các phần thép được tạo lạnh tối ưu và các kế hoạch cắt hiệu quả giảm chi phí vật liệu khoảng 15-20%.

• Thiết kế linh hoạt và tương thích: Khả năng thích nghi với các hình dạng mái nhà, độ dốc và loại module khác nhau.

• Bảo trì thấp và tuổi thọ dài: Lớp phủ ZAM và các kết nối cơ học mạnh mẽ đảm bảo hiệu suất đáng tin cậy trong nhiều thập kỷ với bảo trì tối thiểu.

• Cài đặt an toàn và có thể mở rộng: Không cần giấy phép làm việc nóng. Hệ thống dễ dàng mở rộng hoặc cấu hình lại cho các sửa đổi dự án trong tương lai.

Câu hỏi thường gặp (FAQ)

• Q: Thời gian lắp đặt điển hình cho một nhà kho trên mái nhà 100kW là bao nhiêu?
  Trả lời: Với một phi hành đoàn 4-5 người, việc lắp ráp cấu trúc có thể được hoàn thành trong 3-5 ngày, tùy thuộc vào độ phức tạp của mái nhà.

• Q: Hệ thống có thể được lắp đặt trên mái nhà không bằng phẳng không?
  Đáp: Có. Cơ sở cột điều chỉnh và tùy chọn cắt cột tại chỗ (nửa chế tạo sẵn) cho phép bù đắp chiều cao lên đến 200mm.

• Hỏi: Nó được xếp hạng tốc độ gió là bao nhiêu?
  A: Hệ thống được thiết kế để chịu được tải gió lên đến 150 km / h (khoảng 42 m / s) khi neo đúng cách, phù hợp với các quy tắc xây dựng quốc tế.

• Q: Có cần thiết bị đặc biệt để lắp đặt không?
  A: Công cụ điện tiêu chuẩn (đào, chìa khóa tác động, bộ ổ cắm) là đủ.

• Hỏi: Làm thế nào để ngăn ngừa rò rỉ nước tại khớp?
  A: Hệ thống sử dụng thiết kế rãnh chồng chéo, nắp cuối kín và dải dẫn nước dẫn độ ẩm vào hệ thống thoát nước chính.

Lưu ý quan trọng

• Luôn tuân theo hướng dẫn cài đặt chính thức và bản vẽ cấu trúc được phê duyệt cho dự án cụ thể của bạn.

• Đảm bảo tất cả các điểm neo được lắp đặt vào nền cấu trúc vững chắc (bê tông hoặc thép cấu trúc).

• Không cắt hoặc sửa đổi các vạch liên tục hoặc các vạch chính mà không có sự chấp thuận kỹ thuật.

• Nỗ lực xoắn cuối cùng của tất cả các vít phải được thực hiệnsauCác mô-đun PV được đặt để cho phép điều chỉnh sắp xếp nhỏ.

• Kiểm tra thường xuyên các bu lông và bảo vệ ăn mòn được khuyến cáo mỗi 2-3 năm trong môi trường khắc nghiệt.
