| Tối đa. Sức mạnh (KVA): | 275 kVa |
| Công suất định mức (kW): | 250KW |
| Xếp hạng hiện tại: | 602A |
| Phạm vi điện áp: | 420-850VDC |
| Kích thước: | 600 × 720 × 2050mm + 1200 × 800 × 2050mm |
| Cân nặng: | 1.980-2,010kg |
| Làm nổi bật: | Máy biến áp công nghiệp 240V cao độ delta,Máy biến đổi lai 250kW với MPPT,Máy biến đổi micro-grid PV đầu vào 360kW |

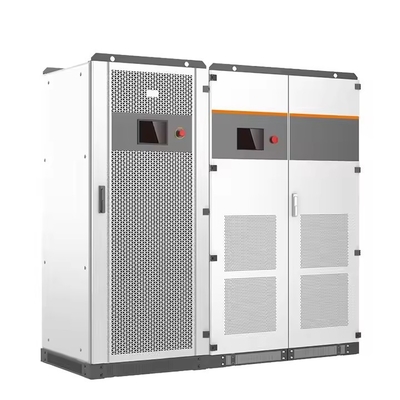

Máy biến đổi lai 250kW cấp công nghiệp này đại diện cho đỉnh cao của công nghệ chuyển đổi năng lượng ba pha, được thiết kế đặc biệt cho các ứng dụng công nghiệp nặng và mạng vi mô tiện ích.
* Thông tin kỹ thuật: Sử dụng công nghệ chuyển pha được cấp bằng sáng chế để tạo ra 240V ba pha thực sự (đường đến đường) trong khi đồng thời cung cấp đầu ra 120V (đường đến trung tính),loại bỏ sự cần thiết của các bộ biến áp bên ngoài.*
Đặc điểm chính:
Lượng đầu ra liên tục 250kW (275kVA đỉnh)
* Lưu ý kỹ thuật: đạt được thông qua topology ANPC ba cấp với hiệu quả chuyển đổi đỉnh 98,7% ở tải trọng danh nghĩa.*
Sáu kênh MPPT độc lập để thu hoạch năng lượng mặt trời tối đa
Ưu điểm kỹ thuật: Giảm mất mát không phù hợp lên đến 40% trong cấu hình mảng phức tạp so với thiết kế thông thường.
Phạm vi điện áp pin 420-850V cho các hệ thống lưu trữ hiện đại
* Lợi ích hệ thống: Tích hợp trực tiếp với pin lithium điện áp cao làm giảm sự phức tạp của hệ thống và cải thiện hiệu quả đi lại 2-3%.*
| Nhóm | Thông số kỹ thuật | Chi tiết kỹ thuật |
|---|---|---|
| Khả năng đầu ra AC | 240V High-Leg Delta + Pha chia | * Thực hiện điều chỉnh điện áp được điều khiển bởi DSP với độ chính xác ± 0,5% và phản ứng < 20ms với thay đổi tải. |
| Sức mạnh không ngừng | 250kW (275kVA đỉnh) | * Được thiết kế cho 110% năng lực quá tải liên tục với 200% khả năng tăng cường ngắn hạn (10s) cho khởi động động cơ.* |
| Nhập PV | 300/360kW | *Thêm khả năng khởi động lạnh ở 150V với bảo vệ tăng áp 1.200V, hỗ trợ tối đa 24 mô-đun PV theo loạt.* |
Sử dụng topology ANPC 3 cấp
* Lợi ích kỹ thuật: Giảm tổn thất chuyển đổi 30% so với thiết kế hai cấp thông thường, trong khi duy trì < 1% THDu trong chế độ đảo.*
Các mô-đun IGBT được điều khiển bằng DSP
* Khám phá kỹ thuật: Tần số chuyển đổi PWM 16kHz với điều khiển thời gian chết thích nghi giảm thiểu biến dạng hài hòa.
Sáu kênh MPPT độc lập
* Ưu điểm hệ thống: Mỗi kênh hoạt động với hiệu quả theo dõi 99,9% và tỷ lệ làm mới <0,5s bằng cách sử dụng thuật toán perturb-and-observe tối ưu hóa.
Phạm vi hoạt động 250-850V
Ghi chú kỹ thuật: Bao gồm quét đường cong IV khi khởi động để xác định điểm công suất tối đa toàn cầu trong điều kiện bóng tối.
Các lò cung máy thép
* Nghiên cứu trường hợp: Khả năng được chứng minh để xử lý quá tải ngắn hạn 200% trong các cuộc tấn công điện cực với < 3% giảm điện áp.*
Hoạt động đúc nhôm
Lợi ích kỹ thuật: Giữ sự mất cân bằng pha <1% quan trọng cho các hoạt động potline.
Máy cắt mạch tối thiểu 800A
Yêu cầu kỹ thuật: Các dây dẫn phù hợp với NEC 310.16 với độ cách nhiệt 90 °C.
Hệ thống nối đất thích hợp
Ghi chú an toàn: Yêu cầu <0,1Ω kháng đất với dây dẫn nối đất đồng 25mm2.
UL 1741 SB
* Chi tiết chứng nhận: Bao gồm kiểm tra toàn diện các rào cản cách ly (3kV AC / 5kV DC) và hệ thống phát hiện lỗi cung.*
IEEE 1547-2018
* Tuân thủ lưới: Tính năng <2s bảo vệ chống đảo với khả năng đi qua tần số.*
