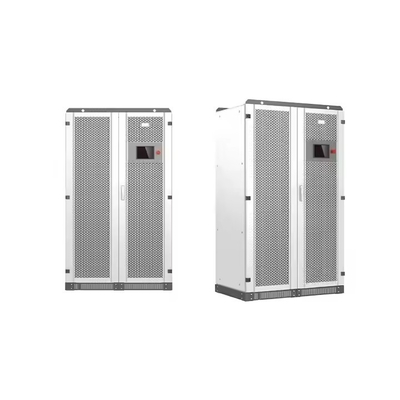

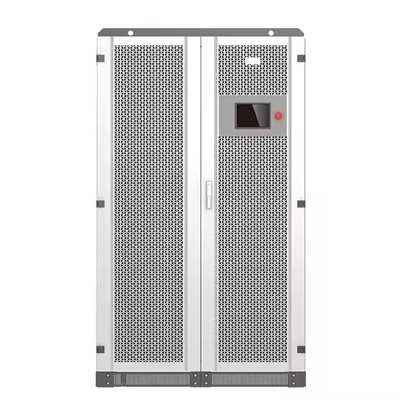

150kW 240V High-Leg Delta Hybrid Inverter - Trung tâm điện công nghiệp

Nền tảng chuyển đổi năng lượng hiệu suất cao

Cái này.Máy biến đổi lai 150kWgiao hàngcông nghiệp cấp ba pha điệnvớilinh hoạt phân chia giai đoạn, được thiết kế đặc biệt chomạng vi mô quy mô lớnvàcác thiết bị sử dụng nhiều năng lượng.tối đa bốn máy theo dõi MPPTvàKết hợp pin 420-850V, nó đạt được98Hiệu suất tối đa 0,5%trong khi hỗ trợcấu hình song songđối với việc triển khai quy mô megawatts.

Các điểm khác biệt chính so với mô hình 100kW

1. Điện năng cao hơn 50%- 150kW liên tục (165kVA đỉnh) cho tải trọng công nghiệp nặng

2. Nâng cao năng lượng mặt trời- Tối đa 240kW đầu vào PV cho các tấm pin mặt trời lớn hơn

3. Quản lý nhiệt tiên tiến- Hệ thống làm mát tối ưu cho hoạt động 24/7

Ưu điểm kỹ thuật

1Kiến trúc điện áp công nghiệp

• 240V high-leg delta với đầu ra phân chia pha
  *Ghi chú kỹ thuật: thuật toán cân bằng pha độc quyền duy trì sự mất cân bằng điện áp <1% trong khi đồng thời cung cấp năng lượng ba pha 240V và 120V đơn pha.*

• 192-276V phạm vi đầu vào rộng
  *Ghi chú kỹ thuật: Điều chỉnh điện áp được điều khiển bởi DSP với độ chính xác ± 1% và phản ứng < 20ms đối với sự xáo trộn của lưới.*

2. Phân tích năng lượng mặt trời tiên tiến

• 2-4 máy theo dõi MPPT (capacity 120-240kW)
  Ghi chú kỹ thuật: Theo dõi điểm công suất tối đa độc lập trên mỗi kênh làm giảm 35% mất mát không phù hợp trong các mảng bóng một phần.

• 1,000V DC đầu vào với phạm vi 250-850V MPPT
  *Ghi chú kỹ thuật: Khả năng khởi động lạnh ở 150V với bảo vệ sóng 1200V cho môi trường khắc nghiệt.

3. Tích hợp pin quy mô tiện ích

• Phạm vi điện áp pin 420-850V
  Ghi chú kỹ thuật: Giám sát tình trạng pin tích hợp theo dõi thay đổi trở kháng (chỉ có độ chính xác ± 2%) để bảo trì dự đoán.

• 240kW điện năng sạc tối đa
  *Ghi chú kỹ thuật: Sạc 4 giai đoạn thích nghi (bộ / hấp thụ / nổi / cân bằng) với bù nhiệt độ.*

4Thiết kế công nghiệp mạnh mẽ

• -30 °C khởi động lạnh với hoạt động liên tục 55 °C
  *Ghi chú kỹ thuật: Các thành phần cấp quân sự được đánh giá là 100000 + giờ MTBF trong điều kiện khắc nghiệt.

• Khung IP20 (IP65 tùy chọn)
  Ghi chú kỹ thuật: Lớp phủ chống ăn mòn trên tất cả các thành phần bên ngoài cho các thiết bị ven biển.

Thông số kỹ thuật

(Xem mục 2 cho bảng thông số kỹ thuật đầy đủ)

Ứng dụng mục tiêu

● Ngành công nghiệp nặng

• Các lò cung máy thép
  * Lưu ý kỹ thuật: xử lý quá tải ngắn hạn 200% trong các cuộc tấn công điện cực với <3% giảm điện áp.*

• Hoạt động đúc nhôm
  Ghi chú kỹ thuật: Giữ chất lượng điện ổn định cho các hoạt động đường dây.

● Cơ sở hạ tầng năng lượng

• Điều khiển chính của mạng vi mô
  * Lưu ý kỹ thuật: Hỗ trợ song song 16 đơn vị với < 5ms đồng bộ hóa để chia sẻ tải trọng liền mạch.*

• Thay thế nhà máy đỉnh
  Ghi chú kỹ thuật: Khả năng khởi động đen 500ms để tăng khả năng phục hồi của lưới điện.

● Thương mại lớn

• Hệ thống sao lưu trung tâm dữ liệu
  Ghi chú kỹ thuật: Thời gian chuyển đổi <20ms đáp ứng các yêu cầu thời gian hoạt động cấp IV.

Câu hỏi thường gặp

Hỏi: Điều này so sánh như thế nào với việc sử dụng nhiều đơn vị 100kW?
* A: Giảm chi phí cân bằng hệ thống 30% với điều khiển tập trung trong khi cung cấp 33% các kênh MPPT cho các lĩnh vực năng lượng mặt trời phức tạp.*

Q: Các giao thức SCADA nào được hỗ trợ?
A: Hỗ trợ gốc cho DNP3, IEC 61850 và Modbus TCP để tích hợp tiện ích.

Hỏi: Nó có thể đảo trong khi lưới điện bị hỏng?
* A: Có, với thời gian chuyển đổi <20ms và mô phỏng rơle bảo vệ 51/81. *

Yêu cầu lắp đặt

️Máy điện

• 600A Tối thiểu ngắt kết nối

• 3/0 AWG dây dẫn đồng(90°C)

• Đơn vị trái phiếu trung lập chuyên dụng

️Cơ cấu

• 1,500kg dung lượng tải sàn

• Khoảng cách hoạt động 1m
