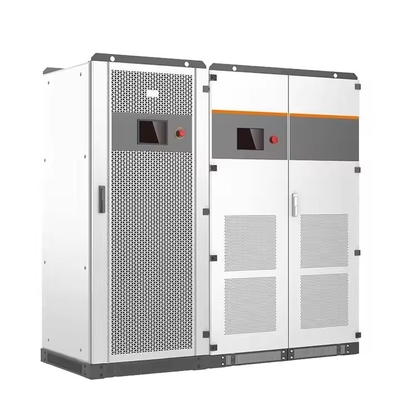

Bộ biến tần lai Delta High-Leg 240V 100kW - Giải pháp năng lượng vi mô công nghiệp

Hệ thống chuyển đổi điện năng cấp công nghiệp

Bộ biến tần lai 100kW tiên tiến này cung cấp nguồn điện ba pha và pha chia đáng tin cậy cho các ứng dụng công nghiệp và thương mại quy mô lớn. Với cấu hình delta high-leg 240V độc đáo với đầu ra pha chia, nó mang lại sự linh hoạt vô song cho các cơ sở yêu cầu cả bộ truyền động động cơ ba pha và tải một pha 120/240V. Với tối đa bốn bộ theo dõi MPPT hỗ trợ đầu vào PV 240kW và khả năng tương thích pin 420-850V, hệ thống này đại diện cho công nghệ chuyển đổi điện năng công nghiệp tiên tiến nhất.

Các điểm khác biệt chính so với các mẫu có công suất thấp hơn:

1. Khả năng công suất nâng cao: Đầu ra liên tục 100kW (đỉnh 110kVA) cho thiết bị công nghiệp hạng nặng

2. Đầu vào năng lượng mặt trời mở rộng: Lên đến bốn kênh MPPT độc lập cho các mảng năng lượng mặt trời phức tạp

3. Hỗ trợ pin điện áp cao hơn: Phạm vi 420-850V cho các hệ thống lưu trữ điện áp cao hiện đại

4. Tương tác lưới nâng cao: Thời gian chuyển đổi <20ms giữa chế độ hòa lưới và chế độ độc lập

Thông số kỹ thuật

Các tính năng kỹ thuật tiên tiến

1. Chuyển đổi điện áp chính xác

Công nghệ dịch pha được cấp bằng sáng chế của bộ biến tần tạo ra nguồn điện ba pha 240V sạch đồng thời cung cấp đầu ra một pha 120V. Khả năng độc đáo này:

• Loại bỏ sự cần thiết của máy biến áp bên ngoài

• Duy trì sự cân bằng pha hoàn hảo (±1%)

• Cung cấp THDi <3% cho thiết bị nhạy cảm

• Tính năng Thời gian chuyển đổi <20ms giữa các chế độ hoạt động

*Thông tin chuyên sâu về kỹ thuật: Sử dụng các mô-đun IGBT được điều khiển bằng DSP với tần số chuyển mạch 16kHz để điều chỉnh điện áp chính xác và phản ứng nhanh với các thay đổi tải.*

2. Thu hoạch năng lượng mặt trời thông minh

Hệ thống MPPT tiên tiến của chúng tôi đảm bảo thu hoạch năng lượng tối đa:

• Lên đến bốn kênh theo dõi độc lập

• Phạm vi hoạt động 250-850V

• Điện áp đầu vào tối đa 1.000V

• Khả năng khởi động nguội xuống 150V

• Hiệu suất theo dõi đỉnh 99,9%

Dữ liệu hiệu suất: Đạt hiệu suất chuyển đổi 98,5% ở tải danh định với Thời gian phản hồi MPPT <0,5s đối với các điều kiện chiếu xạ thay đổi.

3. Quản lý pin công nghiệp

Giao diện pin tiên tiến hỗ trợ:

• Nhiều loại hóa chất lithium (NMC, LFP)

• Hồ sơ sạc có thể cấu hình

• Sạc bù nhiệt độ

• Công suất sạc 120/180/240kW

• Giám sát tình trạng sức khỏe

*Tính năng an toàn: Bao gồm phát hiện lỗi hồ quang DC tích hợp, bảo vệ lỗi nối đất và khả năng tắt nhanh tuân thủ NEC 2017/2020.*

Các ứng dụng mục tiêu

Sản xuất công nghiệp

• Nhà máy lắp ráp ô tô

• Cơ sở sản xuất thép

• Vận hành máy móc hạng nặng

• Dây chuyền quy trình công nghiệp

*Nghiên cứu tình huống: Một nhà máy sản xuất ở miền Trung Tây đã giảm chi phí năng lượng 42% sau khi cài đặt hệ thống này để cung cấp năng lượng cho dây chuyền sản xuất 24/7 của họ đồng thời duy trì chất lượng điện cho thiết bị CNC nhạy cảm.*

Thương mại và Thể chế

• Các khu phức hợp bán lẻ lớn

• Khuôn viên bệnh viện

• Cơ sở trường đại học

• Trung tâm dữ liệu

Ưu điểm kỹ thuật: Hoạt động song song cho phép mở rộng công suất liền mạch khi nhu cầu năng lượng tăng lên, với Đồng bộ hóa <5ms giữa các thiết bị.

Cơ sở hạ tầng tiện ích và năng lượng

• Nguồn điện chính vi lưới

• Các ứng dụng cắt giảm đỉnh

• Hệ thống tích hợp năng lượng tái tạo

• Điện năng cộng đồng từ xa

Điểm nổi bật về tính năng: Hỗ trợ các dịch vụ lưới điện tiên tiến bao gồm điều chỉnh tần số và hỗ trợ điện áp với Thời gian phản hồi <100ms.

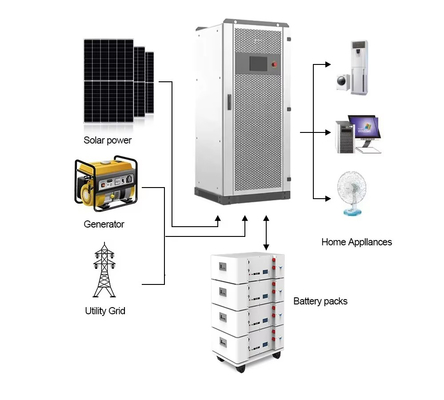

Kiến trúc hệ thống

Chuyển đổi điện năng

• Cấu trúc liên kết ANPC ba cấp

• Hiệu suất đỉnh 98%

• Thời gian chuyển đổi <20ms

• Khả năng tải không cân bằng 100%

• Khả năng quá tải ngắn hạn 200%

Hệ thống điều khiển

• Bộ xử lý DSP lõi kép với đồng xử lý FPGA

• Giám sát và dự báo tải theo thời gian thực

• Cảnh báo bảo trì dự đoán

• Cập nhật chương trình cơ sở từ xa

• Bảo vệ an ninh mạng

Tính năng bảo vệ

• Bảo vệ quá áp/thiếu áp toàn diện

• Bảo vệ quá tần/thiếu tần

• Bảo vệ phân cực ngược

• Bảo vệ ngắn mạch

• Giám sát lỗi nối đất

• Phát hiện lỗi hồ quang

Yêu cầu cài đặt

Điện

• Cầu dao tối thiểu 400A

• Dây dẫn đồng 2/0 AWG tối thiểu

• Hệ thống nối đất thích hợp (<0,1Ω so với đất)

• Thiết bị bảo vệ đột biến (tối thiểu 40kA)

Môi trường

• Khoảng hở 800mm để thông gió

• Giám sát nhiệt độ môi trường

• Bộ lọc bụi ở những khu vực có nhiều hạt

• Gắn trên cao trong vùng lũ

• Bảo vệ ăn mòn cho các công trình ven biển

Chứng nhận & Tuân thủ

Bộ biến tần cấp công nghiệp này đáp ứng hoặc vượt quá:

• UL 1741 SB (An toàn)

• IEEE 1547-2018 (Kết nối lưới)

• FCC Phần 15 Phần B (EMC)

• CEI 0-21 (Quy tắc lưới điện của Ý)

• NEC 2020 Tắt nhanh

• IEC 62109-1/-2

Lưu ý: Dấu chứng nhận có thể nhìn thấy trên nhãn sản phẩm. Luôn xác minh các chứng nhận hiện tại với nhà sản xuất trước khi lắp đặt.

Câu hỏi thường gặp

Hiệu suất

Hỏi: Đường cong hiệu suất ở các mức tải khác nhau là gì?
Đáp: Duy trì hiệu suất >96% từ 30-100% tải nhờ cấu trúc liên kết chuyển đổi đa cấp tiên tiến.

Hỏi: Nó xử lý dòng khởi động động cơ lớn như thế nào?
Đáp: Khả năng quá tải 200% trong 10 giây xử lý hầu hết các khởi động động cơ công nghiệp.

Khả năng tương thích

Hỏi: Những hệ thống quản lý pin nào được hỗ trợ?
Đáp: Hỗ trợ gốc cho Tesla, BYD, LG Chem, CATL, Pylontech thông qua CAN/RS485.

Hỏi: Nó có thể hoạt động với pin dòng chảy không?
Đáp: Có, với các cấu hình sạc có thể cấu hình cho vanadium redox và các loại hóa chất dòng chảy khác.

Cài đặt

Hỏi: Lịch bảo trì được khuyến nghị là gì?
Đáp: Kiểm tra bán niên bao gồm chụp ảnh nhiệt, cập nhật chương trình cơ sở và làm sạch bộ lọc không khí.

Hỏi: Có bao nhiêu thiết bị có thể hoạt động song song?
Đáp: Hỗ trợ tối đa 16 thiết bị song song cho hệ thống 1,6MW với điều khiển tập trung.

Tại sao nên chọn bộ biến tần này?

1. Độ tin cậy công nghiệp: Các thành phần cấp quân sự được đánh giá cho MTBF trên 100.000 giờ

2. Thiết kế hướng đến tương lai: Có thể nâng cấp phần mềm cho các tính năng và giao thức mới

3. Tối ưu hóa năng lượng: Các thuật toán dự báo nâng cao tối đa hóa mức tự tiêu thụ

4. Giảm thời gian ngừng hoạt động: Các thành phần có thể thay thế nóng và bảo trì dự đoán

5. Giám sát thông minh: Kết nối đám mây với phân tích và cảnh báo theo thời gian thực

6. Tuân thủ toàn cầu: Đáp ứng các tiêu chuẩn quốc tế để triển khai trên toàn thế giới
