| Max. Power (kVA): | 275 kVA |
| Max. PV Voltage: | 1,000V |
| Voltage Range: | 420-850V |
| Dimensions: | (600×720×2,050mm)×1 + 1,200×800×2,050mm |
| Weight: | 1,980-2,010 kg |
| Operating Temperature: | -30°C to 55°C |
| Làm nổi bật: | Biến tần lai 250kW cho lưới điện siêu nhỏ công nghiệp,Biến tần hiệu suất cao với đầu vào PV 360kW,Biến tần lai hỗ trợ pin 850V |

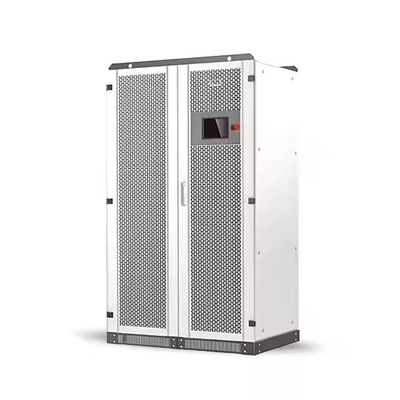

Biến tần lai công nghiệp 250kW đại diện cho công nghệ chuyển đổi điện ba pha tiên tiến nhất, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe của các hoạt động công nghiệp quy mô lớn và các ứng dụng lưới điện siêu nhỏ cấp tiện ích. Với công suất đỉnh 275kVA và sáu bộ theo dõi MPPT tiên tiến hệ thống này cung cấp nguồn điện sạch, không bị gián đoạn cho các môi trường tiêu thụ năng lượng lớn nhất.Các yếu tố khác biệt chính so với các mẫu có công suất thấp hơn:
so với các mẫu 150kW tiêu chuẩn6 kênh MPPT hàng đầu trong ngành
để thu hoạch năng lượng mặt trời tối đa trong các cài đặt phức tạpCác thành phần cấp quân sự
được đánh giá cho hoạt động liên tục 24/7Dải điện áp pin cực rộng 420-850V
để kết nối trực tiếp với các hệ thống lưu trữ điện áp cao hiện đạiTính ưu việt về kỹ thuật và các tính năng tiên tiến
Có khả năng cung cấp năng lượng cho toàn bộ nhà máy công nghiệp hoặc các hoạt động khai thác quy mô lớn cùng một lúc
<1% THDu ở chế độ độc lập lưới
Cung cấp chất lượng điện cấp tiện ích cho các thiết bị sản xuất nhạy cảm và máy móc chính xác
Khả năng quá tải liên tục 110%
Xử lý khởi động động cơ và tăng áp thiết bị hạng nặng mà không bị gián đoạn
2. Kiến trúc thu hoạch năng lượng mặt trời tiên tiến
*Cung cấp khả năng chịu bóng và giảm thiểu sự không phù hợp tốt hơn 30% so với các hệ thống 4 bộ theo dõi tiêu chuẩn*
Khả năng đầu vào DC 1.000V với dải MPPT 250-850V
*Giảm chi phí cân bằng hệ thống 25% thông qua thiết kế chuỗi dài hơn và dòng điện thấp hơn*
>98,5% hiệu suất chuyển đổi đỉnh
Tối đa hóa sản lượng năng lượng từ các mảng năng lượng mặt trời cao cấp
3. Tích hợp pin cấp công nghiệp
Kết nối trực tiếp với các hệ thống lưu trữ quy mô tiện ích hiện đại mà không cần thêm máy biến áp
Công suất sạc tối đa 360kW
*Cho phép sạc lại cực nhanh trong 90 phút cho các ứng dụng chuyển đổi thời gian quan trọng*
Giao tiếp BMS đa giao thức
*Hỗ trợ CAN 2.0B, RS485 và TCP/IP cho tất cả các nhà sản xuất pin lớn*
4. Độ tin cậy và bảo vệ cấp quân sự
Hiệu suất đã được chứng minh trong các ứng dụng khai thác ở Bắc Cực và trang trại năng lượng mặt trời trên sa mạc
Các thành phần điện được bảo vệ IP20
Chịu được các môi trường công nghiệp khắc nghiệt nhất bao gồm bụi, độ ẩm và rung động
Hệ thống quản lý nhiệt tiên tiến
Điều khiển quạt thông minh duy trì nhiệt độ hoạt động tối ưu
Thông số kỹ thuật
| Thông số kỹ thuật | Ghi chú kỹ thuật | Đầu ra AC (Trên lưới) |
|---|---|---|
| Công suất tối đa (kVA) | ||
| 275 kVA | Quá tải 10% trong 1 giờ | Công suất định mức (kW) |
| 250 kW | Đầu ra liên tục | Tùy chọn điện áp |
| 208V/220V/240V (Wye) | Tự động phát hiện điện áp | Dòng điện (A) |
| 694A (208V)/656A (220V)/602A (240V) | Khả năng tải không cân bằng 100% | Tần số |
| 50/60 Hz (±5 Hz có thể điều chỉnh) | Đồng bộ hóa lưới liền mạch | THDi |
| <3% | Đáp ứng các tiêu chuẩn IEEE 519 | Đầu ra AC (Ngoài lưới) |
| THDu | ||
| <1% tuyến tính, | <5% phi tuyếnThích hợp cho tải nhạy cảm | Khả năng quá tải |
| Liên tục 110% | 120% trong 1 phút | Đầu vào PV |
| Điện áp PV tối đa | ||
| 1.000V | Chịu được tối đa 1.100V | Công suất PV tối đa |
| 300/360 kW | 0-100% SOC trong | Bộ theo dõi MPPT |
| 5/6 | Giám sát chuỗi riêng lẻ | Dải điện áp MPPT |
| 250-850V | Khả năng khởi động nguội 150V | Pin |
| Dải điện áp | ||
| 420-850V | Hỗ trợ tất cả các loại hóa chất chính | Công suất sạc tối đa |
| 300/360 kW | 0-100% SOC trong | <2 giờDữ liệu vật lý |
| Kích thước | ||

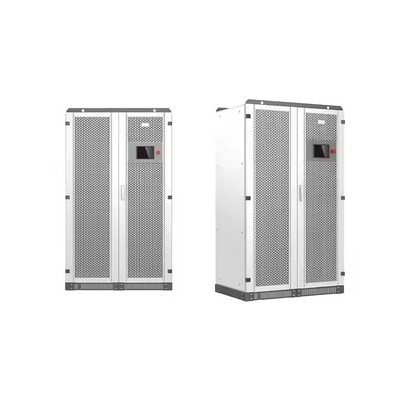

| (600×720×2.050mm)×1 + 1.200×800×2.050mm | Thiết kế mô-đun | Trọng lượng |
| 1.980-2.010 kg | Bao gồm túi nâng | Nhiệt độ hoạt động |
| -30°C đến 55°C | Giảm công suất trên 45°C | Xếp hạng bảo vệ |
| IP20 | Thiết kế an toàn khi chạm | Mức ồn |
| <70 dB | Hoạt động điển hình 65dB | Giao tiếp |
| RS485, CAN, TCP/IP | Modbus, DNP3, IEC 61850 | Ứng dụng công nghiệp |
yêu cầu nguồn cung cấp ổn định, công suất caoHệ thống điện nhà máy xi măng
với tải động cơ lớnNhà máy sản xuất ô tô
với thiết bị chính xác● Các dự án quy mô tiện ích
Hệ thống thay thế nhà máy Peaker
Lưới điện siêu nhỏ cho các khu công nghiệp
● Các dự án Mega từ xa
với yêu cầu về điện 24/7Hệ thống điện căn cứ quân sự
yêu cầu độ tin cậyGiải pháp năng lượng giàn khoan dầu ngoài khơi
● Khai thác và Tài nguyên
Nhà máy chế biến khoáng sản
Trại thăm dò từ xa
Câu hỏi thường gặp
Đáp: Cung cấp
150% công suất hơn trong một hệ thống duy nhất với kiểm soát tập trung, giảm chi phí cân bằng hệ thống khoảng 20% so với nhiều thiết bị nhỏ hơn.Hỏi: Những hệ thống quản lý pin nào tương thích?
Đáp: Hỗ trợ tất cả các giao thức chính bao gồm:
Tesla Powerpack
BYD B-Box
LG Chem
CATL
Pylontech
Hỏi: Nó có thể hoạt động hoàn toàn ngoài lưới không?
Đáp: Có, với
<20ms thời gian chuyển đổi cho các tải quan trọng và điều chỉnh tần số/điện áp tiên tiến để vận hành đảo ổn định.Hỏi: Những tùy chọn giám sát nào có sẵn?
Đáp: Nhiều giải pháp giám sát:
Giao diện màn hình cảm ứng 7" cục bộ
Cổng thông tin dựa trên web
với dữ liệu lịch sửỨng dụng di động
để nhận cảnh báo theo thời gian thựcTích hợp SCADA
qua Modbus TCP/IPYêu cầu về cài đặt và an toàn
tối thiểuKhoảng trống 1m
ở tất cả các mặt để bảo trìTấm bê tông
được khuyến nghị cho các cài đặt ngoài trờiAn toàn điện
bắt buộc khi cài đặtBảo vệ chống sét loại II
bắt buộc đối với tất cả các kết nối DC/ACTiếp đất thích hợp
theo tiêu chuẩn NEC/IECCân nhắc về môi trường
để tản nhiệtBộ lọc bụi
được khuyến nghị trong môi trường có nhiều hạtVỏ bọc có sưởi
tùy chọn có sẵn cho các cài đặt ở Bắc CựcTuân thủ và Chứng nhận
: EN 62109-1/-2, UL 1741Tuân thủ lưới
: IEEE 1547, VDE-AR-N 4105EMC
: EN 61000-6-2/-6-4Hàng hải
: DNV-GL tùy chọn
