| Tối đa. Công suất đầu ra (kW): | 33 |
| Công suất đầu ra định mức (kW): | 30 |
| Dòng điện định mức (A): | 43 |
| Dải tần số (Hz): | 45 ~ 55/55 ~ 65 |
| Tối đa. Điện áp đầu vào PV (V): | 1.000 |
| Tối đa. PV Power (KW): | 36/72 |
| Làm nổi bật: | Máy biến đổi ngoài lưới 30kW với MPPT kép,pin biến tần ba pha 250-850V,Inverter công nghiệp ngoài lưới với bảo hành |

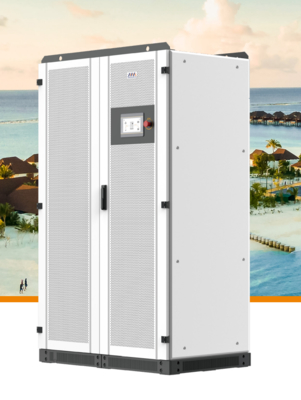

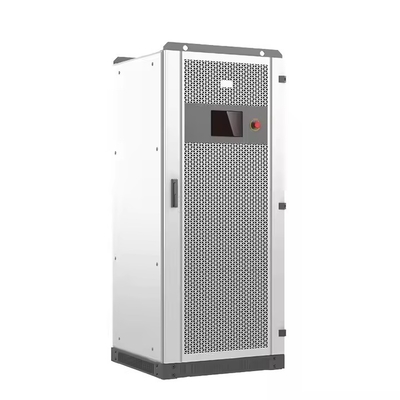

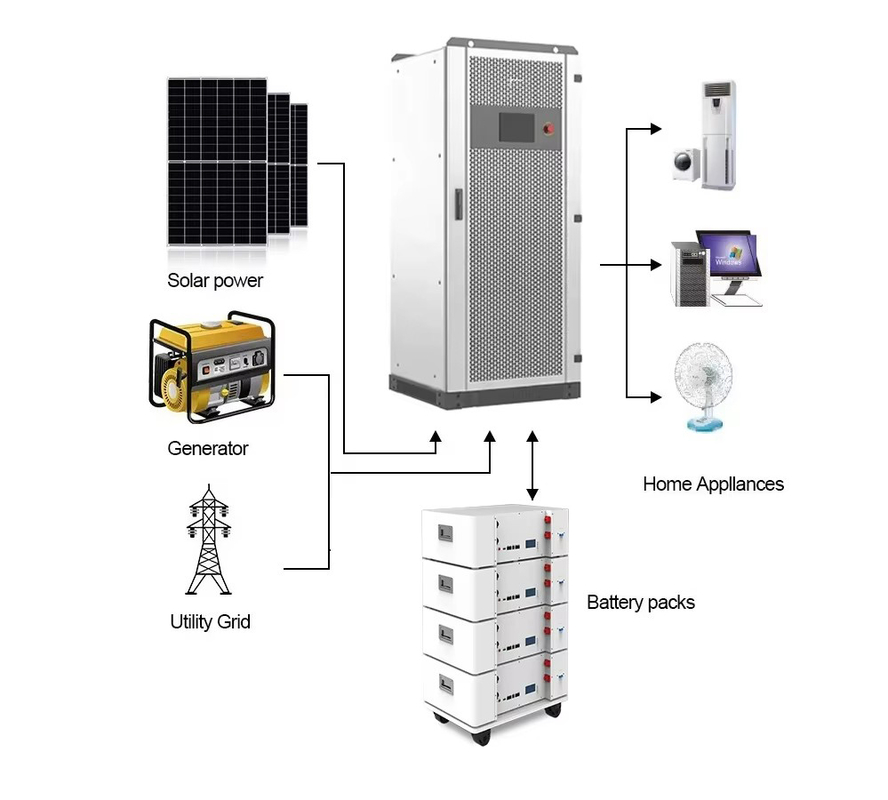

Thiết bị bộ biến tần hybrid ba pha 30kW này đại diện cho một giải pháp năng lượng mạnh mẽ được thiết kế cho các ứng dụng từ xa và quan trọng, nơi không có độ tin cậy của lưới điện. Bằng cách tích hợp chuyển đổi năng lượng mặt trời, lưu trữ pin và hỗ trợ máy phát điện vào một hệ thống thống nhất duy nhất, nó loại bỏ sự cần thiết của các thành phần riêng biệt trong khi mang lại sự linh hoạt trong vận hành đặc biệt.
Công suất đầu ra liên tục 30kW (đỉnh 33kVA)
Có khả năng cung cấp năng lượng cho máy móc công nghiệp, trạm gốc viễn thông và cộng đồng không nối lưới với nguồn điện ba pha ổn định. Khả năng quá tải 10% (33kVA) xử lý khởi động động cơ và tải tăng đột biến mà không có dao động điện áp.
Đầu vào MPPT kép (điện áp PV tối đa 1.000V)
Hai bộ theo dõi điểm công suất tối đa độc lập cho phép kết nối các mảng năng lượng mặt trời với các hướng hoặc loại tấm khác nhau (ví dụ: mái nhà hướng đông-tây). Phạm vi hoạt động 250-850V phù hợp với cả mô-đun 60 cell tiêu chuẩn và mô-đun 72 cell điện áp cao.
<3% tổng méo hài (THD)
Tạo ra chất lượng điện năng cấp tiện ích, vận hành an toàn các thiết bị y tế nhạy cảm, dụng cụ phòng thí nghiệm và bộ truyền động tần số thay đổi. Công nghệ lọc hài chủ động ngăn ngừa hư hỏng cho các thiết bị được kết nối.
Khả năng tương thích điện áp pin 250-850V
Hỗ trợ trực tiếp các hệ thống lithium điện áp cao hiện đại (300-800V) mà không cần bộ chuyển đổi bổ sung, giảm tổn thất năng lượng 2% so với các kiến trúc điện áp thấp. Cũng tương thích với pin axit-chì thông qua các cấu hình sạc có thể điều chỉnh.
Công suất sạc tối đa 36kW
Nhanh chóng nạp đầy các tổ hợp pin trong quá trình sản xuất năng lượng mặt trời cao điểm, cho phép phục hồi 80% trạng thái sạc trong vòng chưa đầy 2 giờ đối với hệ thống 200kWh. Các thuật toán thích ứng ngăn ngừa sạc quá mức trong khi tối đa hóa tuổi thọ chu kỳ.
Giao tiếp CAN/RS485 BMS
Giám sát nhiệt độ, điện áp và trạng thái sạc của pin theo thời gian thực thông qua các giao thức tiêu chuẩn công nghiệp. Tương thích với hệ thống quản lý của các nhà sản xuất pin lithium lớn.
Phạm vi hoạt động -30°C đến 55°C
Các thành phần cấp độ Bắc Cực đảm bảo khả năng khởi động nguội ở -25°C, trong khi làm mát chống sa mạc duy trì công suất đầy đủ lên đến 45°C (giảm xuống 80% ở 55°C). Lý tưởng cho các mỏ ở Siberia hoặc các trang trại năng lượng mặt trời ở Trung Đông.
Vỏ bọc xếp hạng IP20
Bảo vệ chống xâm nhập bụi và tiếp xúc ngẫu nhiên, mặc dù yêu cầu lắp đặt trong nhà hoặc có mái che. Ốc vít bằng thép không gỉ ngăn ngừa ăn mòn trong môi trường ven biển.
Khả năng quá tải liên tục 110%
Duy trì công suất 33kW liên tục để xử lý tải nặng kéo dài, với công suất tăng 120% (36kW) trong 1 phút khởi động động cơ. Các mô-đun IGBT gia cố chịu được hơn 100.000 chu kỳ tăng đột biến.
Đồng bộ hóa máy phát điện tự động
Tích hợp liền mạch với máy phát điện diesel 30-50kW, tối ưu hóa hiệu quả sử dụng nhiên liệu bằng cách duy trì tốc độ tải 40-80%. Giảm tiêu thụ nhiên liệu 35% so với các thiết lập thông thường.
Hỗ trợ vận hành song song
Có thể đồng bộ hóa tối đa 6 thiết bị (tổng 180kW) thông qua giao tiếp bus CAN. Cấu hình master-slave đảm bảo chia sẻ tải bằng nhau với <1% mất cân bằng công suất.
Giám sát từ xa TCP/IP
Giao diện dựa trên web cung cấp chẩn đoán theo thời gian thực, dữ liệu hiệu suất lịch sử và cập nhật chương trình cơ sở. Tương thích với hệ thống SCADA thông qua Modbus TCP.
| Danh mục | Thông số | Giá trị | Ý nghĩa kỹ thuật |
|---|---|---|---|
| Đầu ra AC | Công suất định mức | 30kW | Cung cấp năng lượng cho các nhà máy nhỏ hoặc 20-30 hộ gia đình |
| Công suất đỉnh | 33kW | Xử lý tải nặng không liên tục | |
| Đầu vào PV | Điện áp tối đa | 1.000V | Chống lỗi thời cho hệ thống 1500V |
| Phạm vi MPPT | 250-850V | Tương thích với hầu hết các tấm thương mại | |
| Pin | Phạm vi điện áp | 250-850V | Loại bỏ bộ chuyển đổi DC-DC |
| Dòng sạc tối đa | 36kW | Sạc 2 giờ cho tổ hợp 200kWh | |
| Vật lý | Kích thước (R×S×C) | 800×800×1.900mm | Phù hợp với phòng thiết bị tiêu chuẩn |
| Trọng lượng | 620-650kg | Yêu cầu lắp đặt xe nâng | |
| Môi trường | Nhiệt độ hoạt động | -30°C đến 55°C | Hoạt động từ Bắc Cực đến sa mạc |
| Phương pháp làm mát | Không khí cưỡng bức | Độ ồn 55dB ở tải đầy đủ |
IEC 62109-1: Bảo vệ được chứng nhận chống lại các mối nguy hiểm về điện bao gồm lỗi hồ quang và lỗi nối đất.
VDE-AR-N 4105: Tuân thủ các tiêu chuẩn lưới điện của Đức về điều chỉnh điện áp/tần số.
EN 61000-6-4: Đáp ứng các yêu cầu về tương thích điện từ công nghiệp.
Cài đặt
Nền móng phải chịu được tải trọng động 800kg
Khoảng trống tối thiểu 500mm để luồng không khí
Cần cáp đồng 95mm² để kết nối pin
Bảo trì
Chụp ảnh nhiệt các đầu cuối điện hàng năm
Thay thế bộ lọc không khí hàng quý trong môi trường bụi
ROI điển hình
3-5 năm đối với các hoạt động khai thác thay thế diesel
4-6 năm cho nguồn điện tháp viễn thông
